Diagnostika a zkoušky kabelů
Provádíme všechny typy zkoušek na vysokonapěťových kabelových vedeních do 35 kV, za účelem ověření jeho provozní schopnosti.

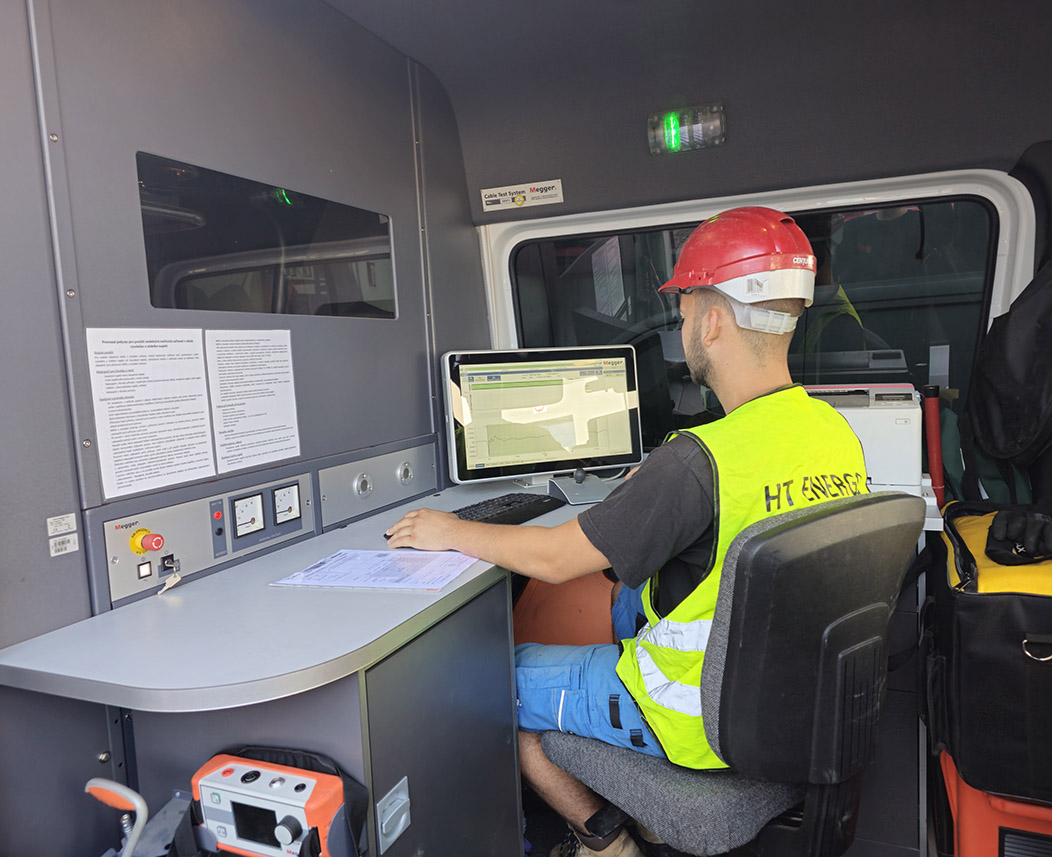

Diagnostika TD & PD a zkoušky kabelů
Profylaktická, prediktivní a revizní diagnostika kabelových vedení 6, 10, 22 a 35 kV
Rozsah zkoušek:
- Krokový test Tan Delta – zkouška dielektrika (navlhnutí izolace)
- Diagnostika částečných výbojů (PD) sinusovým napětím
- Diagnostika částečných výbojů (PD) kosinusovým čtvercovým napětím zkoušek
- Diagnostika částečných výbojů (PD) napětím DAC
- Vyhodnocení, protokol, software a expertní PC databáze
Diagnostika PD (částečné výboje)
Analyzuje přesná místa se zhoršeným izolačním stavem. Odhalením a opravou těchto rizikových míst zajišťujeme stabilní provoz.
Diagnostika TD (ztrátový činitel tangens delta)
Analyzuje celkový izolační stav kabelu. Zkoušky vysokým napětím testují izolační stav kabelů a zařízení.
![](images/4.jpg)
![](images/5.jpg)
Napěťové zkoušky kabelů
Měření kabelových vedení 6, 10, 22 a 35 kV – testování a napěťové zkoušky kabelů (zkoušky zvýšeným napětím a plášťové zkoušky)
Rozsah zkoušek:
- Test stavu izolace
- Testování stejnosměrným napětím
- Testování VLF kosinusovým obdélníkovým napětím
- Testování VLF sinusovým napětím
- Testování lichoběžníkovým střídavým napětím (čtvercový průběh)
- Zkouška pláště (plášťová zkouška)
- Vyhodnocení, protokol, software a expertní PC databáze
Plášťová zkouška
Jedná se o kontrolu kvality pokládky kabelového vedení celoplastových kabelů (kontrola neporušenosti vnějšího pláště). Provádí se stejnosměrným napětím mezi kovovým stíněním kabelu (oboustranně odpojeným od uzemnění) a uzemněním stanice či zemnícím páskem. Provádí se před naspojkováním na jiné konstrukční typy kabelových vedení. Základním kritériem hodnocení je schopnost kabelu vydržet napěťové namáhání bez průrazu po celou dobu zkoušky. Doplňujícím kritériem je hodnota svodového proudu a změna hodnoty proudu v průběhu zkoušky. Izolační stav plášťů lze zkoušet pouze u kabelů uložených v zemi a zasypaných alespoň do pískového lože. Podmínkou zkoušky je možnost odpojení kabelového stínění od provozního uzemnění. Jedná se o destruktivní metodu, která při negativním výsledku umožňuje zkoušený kabel dále dočasně provozovat. V případě uložení kabelů v celé trase ve vzduchu (uložení v kolektorech, na kabelových lávkách, jako závěsný kabel) se plášťová zkouška neprovádí.
Zkouška zvýšeným napětím 0,1 Hz
Zkouška kabelového vedení po montáži nových kabelů před uvedením do provozu, po opravě, po kabelové přeložce, po odstavení kabelu z provozu, po provozním zestárnutí izolace (preventivní diagnostika), při uvádění do provozu nových kabelových vedení za účelem ověření jeho provozní schopnosti.
